IMS est spécialisée dans la conception et l’installation de stations de travail ergonomiques pour les postes opérateurs

Aménagements ergonomiques des postes de travails opérateurs

Ces équipements ont été créés dans le but d’améliorer l’ergonomie du poste de travail opérateur afin de limiter les TMS.

Afin de répondre à la diversité des environnements industriels, IMS met à disposition de ces équipements les 4 mouvements universels essentiels :

Station de travail ergonomique avec plateau tournant
Station de travail ergonomique à plateau tournant
Table à niveau constant pneumatique IMS - Gamme EZ
Série EZ capacité jusqu’à 2000 kg

ÉLÉVATION

TABLES À NIVEAU CONSTANT PNEUMATIQUES

Les tables pneumatiques à niveau constant sont conçues pour lever et abaisser automatiquement le niveau d’une palette lors des opérations de chargement ou de déchargement d’un emballage.

Au fur et à mesure du chargement ou du déchargement, le niveau varie automatiquement grâce à la variation du poids et permet à la table de se baisser ou remonter sans la nécessité de piloter un organe de commande.

La sensibilité de la table est réglable au moyen d’un vérin pneumatique plus ou moins sensible en fonction de la pression de réglage qui lui est donnée.

Pas de consommation d’énergie – Une fois réglée en air, la table fonctionne en circuit fermé, il n’y a donc plus de consommation d’énergie ni de raccordement permanent avec un câble, LA TABLE EST AINSI FACILEMENT DÉPLAÇABLE.

LA GARANTIE DE TRAVAILLER À LA BONNE HAUTEUR – Le niveau se corrige tout seul au fur et à mesure du travail, il n’y a plus de temps perdu à actionner une commande de changement de niveau.

LE PLUS ERGONOMIQUE – Le plateau supérieur et tournant facilitant l’accès aux 4 faces de la palette, l’opérateur n’a donc plus besoin de marcher autour de l’emballage.

La table pneumatique de mise à niveau automatique est un excellent complément à tout process de chargement ou déchargement utilisant les palettes comme moyen de transport. Elle diminue la fatigue de l’opérateur, augmente la productivité, la sécurité et minimise les maux de dos.

Domaines d’applications étendus : Imprimerie, Industrie alimentaire, Conditionnement, Industries chimiques, Industries pharmaceutiques, etc…

Version INOX disponible.

TABLES MOBILES SUR ROUES

À NIVEAU CONSTANT - SÉRIE ESX

CAPACITÉ DE 100 À 800 KG

Tables disponibles à poste fixe ou mobile à niveau constant :

Pour tous les contenants rangés par couches successives nécessitant des manipulations fréquentes entre postes de travail.

Le niveau se corrige automatiquement par la variation du poids lors d’opérations répétitives de chargement ou déchargement,

Un ressort réglable au moyen d’une molette permet d’ajuster la sensibilité de la table afin d’ajuster la sensibilité à l’application et permet au niveau de se compenser au fur et à mesure du chargement/déchargement lorsque le poids évolue.

Table ESX4 à niveau constant élévatrice mobile
Table ESX à niveau constant mobile

Caractéristiques

Série ESX capacité 100 à 400 kg

MODÈLES ESX10 ESX21 ESX40
CAPACITÉS
30 à 100 kg
80 à 210 kg
100 à 400 kg
DIMENSIONS PLATEAU
700 x 450 mm
813 x 500 mm
1 010 x 518 mm
HAUTEUR maxi.
662 mm
770 mm
790 mm
HAUTEUR mini.
265 mm
350 mm
370 mm
DIMENSIONS HORS TOUT
844 x 450 x 793 mm
1 006 x 500 x 895 mm
1 191 x 518 x 930 mm
POIDS
38 kg
63 kg
104 kg
Faire défilé le tableau latéralement
pour lire toutes les caractéristiques

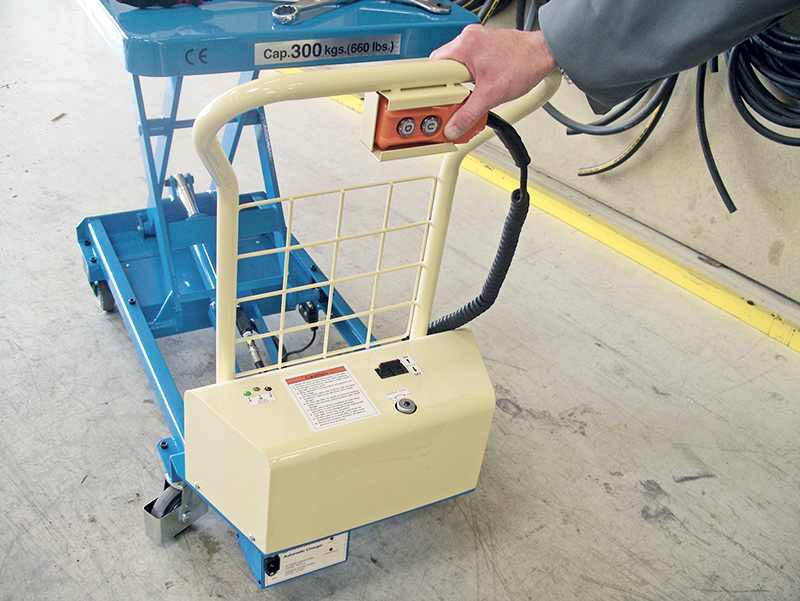

Table à levée et déplacement motorisés
Série BX capacité 150 à 800 kg

Tables Élévatrices mobiles

ÉLECTRIQUES - SÉRIE BX

commandées depuis un appui bouton

Une batterie avec un chargeur 220 v intégré permet à la table d’être mobile et autonome.

La commande de montée ou de descente est réalisée par appui sur les boutons intégrés à une télécommande amovible.

Enfin, ces tables sont dotées de 2 roues pivotantes (dont 1 avec frein) et de 2 roues fixes pour un meilleur guidage.

Table à levée et déplacement motorisés
Tables avec déplacement motorisé disponibles

Stations de travail ergonomiques

Stations de travail ergonomiques

Caractéristiques

Série BX capacité 150 à 800 kg

MODÈLES BX30B BX50B BX80B BX15WB BX30SB BX50WB
CAPACITÉS
300 kg
500 kg
800 kg
150 kg
300 kg
500 kg
DIMENSIONS PLATEAU
813 x 500 mm
1 010 x 520 mm
815 x 520 mm
1 010 x 520 mm
HAUTEUR maxi.
860 mm
1 015 mm
970 mm
1 380 mm
1 620 mm
1 605 mm
HAUTEUR mini.
290 mm
440 mm
438 mm
380 mm
445 mm
435 mm
DIMENSIONS HORS TOUT
1 072 x 500 x 890 mm
1 270 x 520 x 950 mm
1 255 x 520 x 950 mm
1 072 x 500 x 890 mm
1 270 x 520 x 950 mm
TEMPS DE LEVÉE
9 ± 2 sec.
11 ± 2 sec.
13 ± 2 sec.
BATTERIE
2 x 12V – 18A
2 x 12V – 26A
2 x 12V – 18A
2 x 12V – 26A
ROUE Ø
100 mm
150 mm
100 mm
150 mm
POIDS
106 kg
153 kg
106 kg
132 kg
183 kg
200 kg
Faire défilé le tableau latéralement
pour lire toutes les caractéristiques
Série à commande manuelle IMS
Série TX à commande manuelle IMS

TABLES ÉLÉVATRICES MOBILES

MANUELLES - SÉRIE TX

Commandées par pompage au pied

Série TX capacité 150 à 800 kg

L’élévation est réalisée par action du pied sur une pédale et la descente par l’action de la main sur une poignée.

Version INOX : Série BXS capacité jusqu’à 500 kg

Conçues pour les secteurs agroalimentaire, pharmaceutique et cosmétique, cette gamme en INOX est prévue pour un nettoyage au quotidien, les roues sont non marquantes.

Toutes ces tables sont équipées de 2 roues pivotantes (dont 1 avec frein) et 2 roues fixes pour un meilleur guidage.

Caractéristiques

ÉLÉVATRICES mobiles Manuelles – Série TX capacité 150 à 800 kg

MODÈLES TX-15 TX-30 TX-50 TX-80 TX-15W TX-30S TX-50W
CAPACITÉS
150 kg
300 kg
500 kg
800 kg
150 kg
300 kg
500 kg
DIMENSIONS PLATEAU
700 x 450 mm
815 x 500 mm
1 010 x 520 mm
815 x 500 mm
1 010 x 520 mm
HAUTEUR maxi.
750 mm
880 mm
1 015 mm
1 390 mm
1 620 mm
1 605 mm
HAUTEUR mini.
213 mm
290 mm
440 mm
380 mm
445 mm
435 mm
DIMENSIONS HORS TOUT
853 x 450 x 796 mm
1 072 x 500 x 890 mm
1 270 x 520 x 950 mm
1 000 x 500 x 900 mm
1 270 x 520 x 950 mm
ROUE Ø
100 mm
150 mm
100 mm
150 mm
MATIÈRE ROUE
Caoutchouc
Polyuréthane
Caoutchouc
Polyuréthane
POIDS
33 kg
66 kg
94 kg
108 kg
92 kg
138 kg
151 kg
Faire défilé le tableau latéralement
pour lire toutes les caractéristiques

ÉLÉVATRICES mobiles Manuelles INOX – Série BXS capacité jusqu’à 500 kg

MODÈLES BXS 10T BXS 20T BXS 50T
CAPACITÉS
100 kg
200 kg
500 kg
DIMENSIONS PLATEAU
700 x 450 mm
815 x 500 mm
1 010 x 520 mm
HAUTEUR maxi.
731 mm
865 mm
990 mm
HAUTEUR mini.
213 mm
288 mm
450 mm
DIMENSIONS HORS TOUT
854 x 450 x 796 mm
1 008 x 500 x 896 mm
1 205 x 520 x 896 mm
ROUE Ø
100 mm
125 mm
MATIÈRE ROUE
Nylon
Polyuréthane
POIDS
33 kg
69 kg
120 kg
Faire défiler le tableau latéralement
pour lire toutes les caractéristiques

Stations de travail ergonomiques

Stations de travail ergonomiques

BASCULEMENT

LES BASCULEURS

Le basculement est un mouvement indispensable pour les emballages de type boîtes fermées sur leurs 4 faces avec ouverture uniquement sur le dessus, ou pour la vidange de cuve.

Les basculeurs IMS permettent un chargement à l’horizontal ; Une commande à boutons permet d’incliner progressivement jusqu’à son maximum.

Par ailleurs, le basculeurs fonctionnent avec une énergie 100% pneumatique, les vérins intégrés permettent d’absorber les chocs et secousses inhérentes au chargement par chariot élévateur.

Les basculeurs existent en version INOX.

Basculeur ergonomique IMS
Série B capacité jusqu’à 2000 kg

ÉLÉVATEURS / BASCULEURS

Ces élévateurs / basculeurs sont conçus pour les industriels disposant d’une telle diversité d’emballage qu’il est nécessaire d’utiliser soit la fonction d’élévation, soit la fonction de basculement ou encore de panacher ces 2 fonctions.

Les élévateurs / basculeurs IMS permettent un chargement à l’horizontal.

Une commande à boutons permet de piloter progressivement les 2 fonctions individuellement jusqu’à leur maximum.

Les élévateurs / basculeurs fonctionnent avec une énergie 100% pneumatique, les vérins intégrés permettent d’absorber les chocs et secousses inhérentes au chargement par chariot élévateur.

Ils sont également disponibles en version INOX.

Élévateur / basculeur pneumatique
Série EB capacité jusqu’à 2000 kg

ÉLÉVATEUR / BASCULEUR / ROTATEUR

Les « EBR » Elévateurs / Basculeurs / Rotateurs IMS permettent un chargement à l’horizontal.

Une commande à boutons permet de piloter progressivement les 2 fonctions d’élévation et de basculement individuellement jusqu’à leur maximum, et d’utiliser la rotation qui peut être manuelle ou motorisée.

Les EBR fonctionnent avec une énergie 100% pneumatique, les vérins intégrés permettent d’absorber les chocs et secousses inhérentes au chargement par chariot élévateur.

Hub-Kipp-Drehtisch von IMS mit motorisierter Steuerung
Série EBR capacité jusqu’à 2000 kg

Stations de travail ergonomiques

Stations de travail ergonomiques

ROTATION

Plateaux tournants mono ou multi postes

La rotation d’un emballage permet de faciliter son accès à ses 4 faces sans que l’opérateur, à l’inverse, ait besoin de se déplacer.

Les plateaux tournants IMS peuvent aussi accueillir plusieurs postes sur un même plateau afin de pouvoir, en temps masqué, trouver un autre emballage ou une autre référence rapidement tout en permutant les emballages opposés sans gêner ni interrompre le travail de l’opérateur.

Les stations du plateau tournant peuvent être dotées de basculeurs / mise à hauteur ou rotation en satellites afin de parfaire l’ERGONOMIE DU POSTE.

Rotation manuelle ou motorisée.

Station de travail ergonomique avec plateau tournant sur site client
Stations de travail ergonomiques avec plateau tournant

L’expertise IMS à votre service

Les experts postes de travail IMS sont à votre écoute afin de venir vous rencontrer pour analyser votre environnement d’exploitation et vous proposer une solution améliorant vos conditions de travail.

Travailler dans de meilleures conditions et éviter les TMS !

Les maladies dorsales ou plus largement les TMS (Troubles Musculo Squelettiques) pèsent de plus en plus lourdement sur les statistiques médicales.

En effet, jusqu’à 25% des arrêts maladie sont dus à des problèmes de dos. Seulement 2/3 environ des personnes concernées vont chez le médecin et se soignent elles-mêmes. Depuis plusieurs années, le nombre de personnes concernées est de plus en plus élevé.

Cependant, sur le lieu de travail, les opérateurs pourraient être soulagés très facilement : des mesures ergonomiques permettent de réduire durablement et de manière fiable les cas de maladie et de réduire considérablement les coûts énormes liés au maintien du salaire.

Une fois les investissements réalisés, ils apportent un soutien durable pendant des années. Ils empêchent également une détérioration de la situation et certains dommages corporels peuvent être stoppés voire guéris.

Outre l’aspect financier, de telles mesures sont également le résultat d’une capacité de concentration et d’une productivité accrues.
